สามารถสร้างแผนภาพโดยใช้ Mermaid ซึ่งเป็นเครื่องมือที่ใช้ในการสร้างแผนภาพ แผนผัง หรือ Flow Chart
Mermaid Live Edit
ใช้ preview โค้ด Mermaid ได้แบบเรียลไทม์
Mermaid Playground
ใช้สร้าง Mermaid Diagram โดยไม่ต้องเขียนโค้ด
สามารถส่งภาพ Diagram ที่ต้องการสร้างมาให้ทีม IT ช่วยสร้างได้
เปลี่ยน Web Editor เป็น Markdown Mode
วางโค้ด Mermaid ลงในหน้าเนื้อหา
เริ่มด้วย ```mermaid และจบด้วย ```สามารถคัดลอกโค้ดด้านล่างไปวาง แล้วคัดลอกโค้ดจาก Editor แล้ววางแทนบรรทัดกลางได้เลย```mermaid
// Your mermaid code block here
```

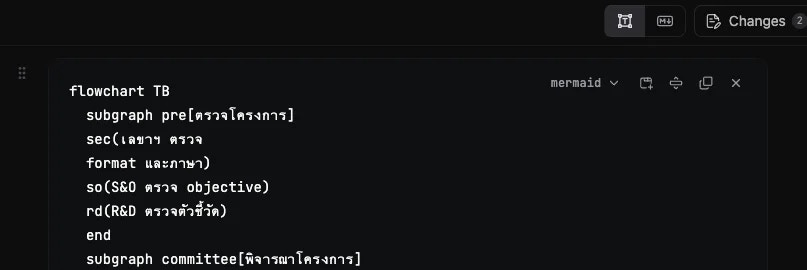

หลังกลับมา Visual Mode จะเห็นเป็น Code Block ดังรูปด้านล่าง
เมื่อ Publish แล้ว จะเห็นในหน้าเนื้อหาจริงเป็นแผนภาพตามโค้ดที่เขียนไว้ ไม่ต้องกังวลว่าจะแสดงเป็นโค้ด
ตัวอย่าง
โค้ดที่เพิ่มในหน้า Markdown Mode
```mermaid
flowchart TB
subgraph pre[ตรวจโครงการ]
sec(เลขาฯ ตรวจ
format และภาษา)
so(S&O ตรวจ objective)
rd(R&D ตรวจตัวชี้วัด)
end
subgraph committee[พิจารณาโครงการ]
check{ที่ประชุมพิจารณาโครงการ}
reject([สพศ.และประธานโครงการ
หาแนวทางแก้ไขร่วมกัน])
pass([ส่งงานกิจ])
end
prereject(ถ้าต้องมีการปรับ objective
หรือตัวชี้วัด S&O และ R&D
จะมีการพูดคุยและหาแนวทาง
แก้ไขร่วมกับประธานโครงการ)
member@{ shape: comment, label: "นายก, อุปฯบริหาร,
Finance, อุปฯอื่นที่เกี่ยวข้อง" }
sec --> rd
so --> rd
rd --> check
check -- ที่ประชุมไม่อนุมัติ --> reject
check -- ที่ประชุมอนุมัติ --> pass
pre -.-> prereject
committee ~~~ member
```
